變頻器正確接地時提高控制系統靈敏度、抑制噪音的重要手段，也是保障人身安全的需要。變頻器接地時應注意以下幾個問題：

1、接地端PE（有的標為E或G）的接地電阻應不大于4歐，且越小越好。PE端可以與外殼連接后接地。

2、接地導線的截面積應不小于2.5平方毫米，長度應控制在20M以內。接地必須牢固。

3、變頻器的接地裝置必須與建筑物防雷接地裝置分開（5M以上），不能共用，以免雷擊過電壓損壞變頻器；也應盡量不與動力設備的接地裝置共用，以免引起干擾。

4、變頻器的信號輸入線是屏蔽層應接至PE上。

5、變頻器與控制柜之間的接地應連通，如果實際安裝有困難，可用銅芯線跨接。

6、接地線應當接于獨立端子上，不要用螺釘壓在外殼或地板上，接地點應盡量靠近變頻器，接地線越短越好。

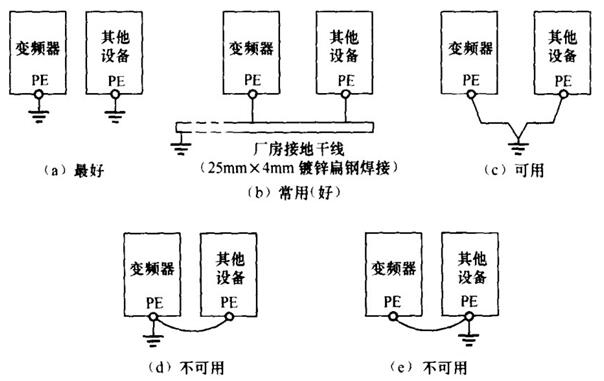

變頻器與其他設備的接地方式如下圖所示：

變頻器如何正確接地

在保證變頻器不誤動作和人身安全的前提下，接地方式越簡單、越節省越好。

圖（a）所示為變頻器和其他設備各采用獨立的接地裝置，這當然是最好的接地方式，但是這樣做需要大量的剛才，一般不采用；圖（b）所示為變頻器和其他設備分別接于接地干線，這時常用的一種接地方式；圖（c）所示為變頻器和其他設備共同一個接地裝置，此裝置盡量靠近變頻器側，這種接地方式尚可用，器所耗鋼材比（a）少一半；（d）、（e）所示為變頻器和其他設備經過串接后再接止接地裝置（或接地干線），其做法不妥，不但易引起干擾，而且一旦串接導線斷開或連接不良，有的設備就失去了保護作用。
