交-交變頻器的結構如圖1所示，交流輸出的正半周電流由正組整流器提供，負半周電流由負組整流器提供。

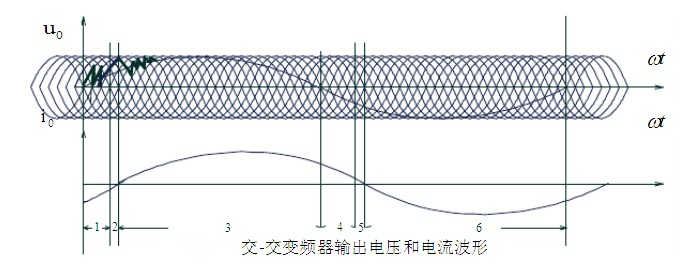

為使輸出電壓的諧波減到最小，正﹑負兩組整流器的觸發角可按余弦規律進行控制，如圖2所示的波形為采用無環流工作方式時的情況,輸出電壓時由輸入電壓波形上截取的片斷所組成.。顯然，交-交變頻器完成變頻過程必須有兩種換流方式，即換流過程和換組(橋)過程，一個周期的波形分為6段，即：交-交變頻器的優點是過載能力強；效率高；輸出波形較好。缺點是輸出頻率只有電源 頻率的1/3 ~1/2；功率因數低，需要補償裝置；雖然輸出波形較好，但變頻器的容量大，諧波相對也大，還需加裝濾波器；所用的元器件多，造價高。



 交-交變頻的高（中）壓變頻器的容量較大，一般都在數千千瓦以上，大多用在冶金﹑鋼鐵行業的調速比要求不高的軋機﹑提升機等場合。
