變頻器報警OCR故障
故障代碼occ，交流電機驅動偵測輸出側有異常突增的過電流產生。
1、檢查電機額定與電流驅動器額定是否相匹配
2、檢查交流電機驅動器U-V-W見有無短路
3、檢查與電機連線是否有短路現象或接地
4、檢查交流電機驅動器與電機的落地有無松動
5、加長加速時間
6、檢查是否電機是否有超額負載

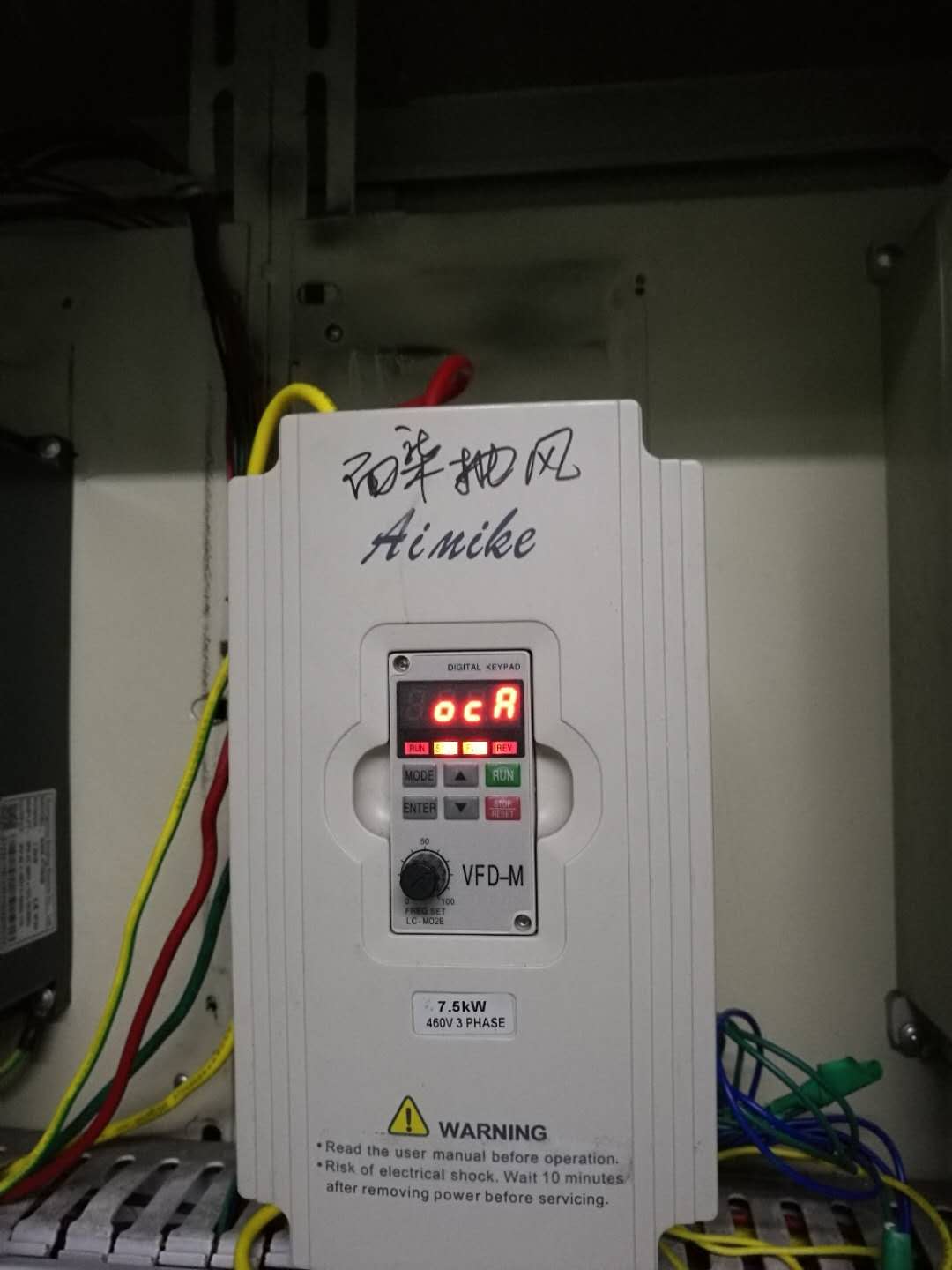

故障代碼ocR，加速過程過電流：
1、檢查交流電機驅動器與電機的螺絲有無松動
2、檢查U-V-W到電機之配線是否絕緣不良
3、增加加速時間
4、減低轉矩提升設定值
5、更換較大輸出容量交流電機驅動器

故障代碼ocd，減速過程過電流：減速時間過長
1、檢查U-V-W到電機之配線是否絕緣不良
2、更換大地呼出容量交流電機驅動器

故障代碼ocn，運轉中過電流：
1、檢查U-V-W到電機之配線是否絕緣不良
2、檢查電機是否堵轉
3、更換大輸出容量交流你電機驅動器


變頻器顯示“OL”故障信息為輸出電流超過變頻器可承受的電流，檢查電動機是否過負載；減低轉矩提升設置值[54]；若負載正常，則只能更換大容量的變頻器。
變頻器顯示“OL1”故障信息為內部電子熱繼電器保護動作，檢查電動機是否過載；檢查電動機額定電流值是否適當；檢查電子熱繼電器功能設置值；若正常，應考慮增加電動機容量。

艾米克變頻器常見故障分析：
1：面板顯示CF3故障：出現故障的原因可能有三種：
    1、直流電壓檢測壞。
    2、控制卡損壞。
    3、U相、W相傳感器損壞。  首先，檢測第一種可能性。測試輸入電壓為380V,用通訊軟件讀變頻器的直流電壓，顯示為540VDC，正常！排除直流電壓檢測故障原因。如果以上數據不正常，就可以判定是直流電壓檢測問題。其次，檢測控制卡狀況。更換一塊良好的控制卡，上電，還是顯示 “CF3”故障報警。說明原來的控制卡沒問題。如果顯示正常，設置參數，變頻器開機運行正常，說明是原來的控制卡壞。需要做進一步的板卡線路檢修。  ***后，測試U/W相霍爾監測單元，這是艾米克變頻器該故障損壞率比較高的地方?？梢詫⒒魻栐鹣聹y試其輸出電壓，如果其超出正常的范圍，就可以判定其損壞。
2：艾米克3800系列報 CF1 CF2故障：儲存器問題，更換后設容量。
3：面板顯示HPF故障(控制器保護線路異常)：可能互感器損壞
4：上電面板顯示OH故障： 風扇損壞。
5：艾米克變頻器報OU故障：上電報過電壓，且不能復位.故障原因為直流回路電壓檢測電路故障,造成誤報警.需檢查電壓檢測電路.可能為電壓檢測電路的IC損壞.
6：艾米克變頻器報GFF故障：接地故障，上電顯示GFF可能為電流互感器不良,或互感器后續模擬信號處理電路不良.給驅動板上直流電，（不接模塊的情況下）測量電流互感器輸出腳應該為0V，如果有電壓輸出及為不良。 艾米克變頻器有顯示無輸出的解決方法：
1.變頻器CPU和開關電源，你檢查下，那個開關電源給操作面板供電的，CPU控制輸出
2.380V變頻器直流輸出500v的話，查控制電源開關管和各路整流管
深圳市艾米克電氣有限公司自2004年成立以來，經過十年的快速穩健發展，目前已經成長為國際知名的專業變頻器制造商。
公司具有業內領先的自主核心技術和可持續研發能力，提供通用變頻器、電流矢量變頻器、磁通矢量變頻器、風機專用變頻器、水泵專用變頻器、紡織專用變頻器、空壓機變頻器、注塑機專用變頻器等優質產品。
由于變頻器在眾多行業中都能實現高 效節約電能，提高工藝水平等優勢，艾米克變頻器已廣泛應用于風機、水泵、空壓機、注塑機、卷繞機、中央空調，紡織、化工、冶金、礦業、制藥、陶瓷、造紙、油田、塑料、印刷、熱電、煙草、食品等各類機械設備中。
艾米克電氣始終堅持“以質量樹立品牌、以技術領 先占領市場”的經營方針，全心全意為客戶創造更具價值的產品和提供更優質的服務。為滿足客戶的不同需求，艾米克人先后自主研發了功率從0.75kw--630kw的AMK3100通用變頻器、AMK3200變頻一體機、AMK3500磁通矢量變頻器、AMK3800電流矢量變頻器、AMK60等。
    本公司長期致力于各種進口和國產變頻器，溫控器維修，PLC維修，觸摸屏維修，伺服驅動器、直流調速器、軟啟動器及各類自動化控制設備電路板卡的維修及各類變頻節能改造應用.
 維修流程:
    第一步：詢問用戶設備的故障。
    第二步：根據用戶的故障描述，分析造成此類故障的原因。
    第三步：打開被維修的設備，確認被損壞的器件，分析維修恢復的可行性。
    第四步：根據被損壞器件的工作位置，閱讀及分析電路工作原理，從中找出損壞器件的原因。
    第五步：與客戶聯系，報上維修價格，征求用戶維修意見。
    第六步：尋找相關的器件進行配換。
修復故障后，我公司保修3個月，保修期內有任何問題，所有費用我公司承擔（人為故障除外）。
服務政策：
以原廠質保期限和質保政策，保內免費維修,保外成本維修,維修保三個月。

【案例1】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，因此確定為開關電源板故障。
按照上述維修步驟對開關電源板進行測量。在進行第一步測量時，發現直流母線560V到PWM調制芯片之間的的330KΩ/2W的降壓電阻
損壞，標稱330KΩ/2W的電阻，實際測量值達2MΩ以上，因此PWM調制芯片得不到啟動的電源，所以無法起振工作。為謹慎起見又檢測
了開關管、變壓器、整流二極管及濾波電容等關鍵器件，在確定沒問題之后上電試驗，OK！開關電源起振，輸出各組電壓正常，裝回
變頻器后開機試驗正常，此變頻器修復完畢（注：維修人員在維修中，一定要養成習慣：發現壞元件后不要急于更換試機，一定要把
功率大的、容易壞的元件都測一下，確定沒問題后再試機，這樣既安全又保險）。

【案例2】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。按照維
修步驟對開關電源板進行測量。第一步測量通過，第二步測量時發現開關管c-e結擊穿，將其拆下，然后檢測變壓器、及整流二極管、
濾波電容等關鍵器件，在確定沒問題之后上電試驗，輸出各組電壓正常，裝機測試正常，故障排除。

【案例3】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。按照維
修步驟對開關電源板進行測量。第一步測量通過，第二步測量通過，第三步測量通過，第四步測量通過，然后單獨對電源板加電測量
PWM調制芯片的電源端對地有12.5V左右的電壓，說明供電正常。用示波器看芯片的PWM輸出端，發現沒有PWM調制波形。更換PWM調制
芯片后，上電試驗正常，故障排除。

【案例4】：變頻器（故障現象：上電無顯示）屢燒開關管經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。
按照維修步驟對開關電源板進行測量。第一步測量通過，第二步測量發現開關管擊穿，第三步測量通過，第四步測量通過，更換新的開關
管，單獨對電源板加電，管子又燒了。把開關管拆下后不裝管子，通電試驗，測量PWM調制芯片的電源端對地有12V左右的電壓，也正常。
用示波器看芯片的PWM輸出端，發現PWM波只有5-6 KHZ左右，斷電后把定時元件拆下測量，發現定時電阻阻值變大，更換定時電阻、開關
管后上電正常，不再燒電源管，故障排除。案例5：倫茨變頻器（故障現象：上電無顯示）屢燒開關管按照維修步驟對開關電源板進行測
量。第一步測量通過，第二步測量時發現開關管c-e結擊穿，第三、四、五、六、七步都測量通過。裝上新的開關管上電試驗，隨著調壓
器電壓的升高，可以聽到起振的吱吱聲，就是有點響，把電壓調到額定電壓后測量輸出電壓低于正常值，不到2分鐘，突然聞到一股燒焦
的味，保險絲就斷了，趕快斷電發現開關管很燙手，測量發現其已經擊穿。拆下開關管通電試驗，測量PWM調制芯片的電源端對地有12V
左右的電壓，用示波器看芯片的PWM輸出端，發現有PWM波輸出且頻率在30 KHZ左右，也正常。因此懷疑剛換的開關管質量不行，又換上
一只，上電試驗，結果又把管子給燒了，斷電后無意之間碰到了吸收回路的元件，發現燙手，可是在測量的時候正常啊，于是又測一遍，
還是正常。干脆把吸收回路先拆了，又換上一只管子通電試驗，發現變壓器的吱吱聲小了，測量各組輸出電壓也正常。運行了20分鐘開關
管也沒再燒，斷電后觸摸開關管微熱，屬正常起熱狀態，因此判斷故障在吸收回路，更換吸收回路元件，故障排除。

顯示符號	異?，F象說明	排除方法
OCC	交流電機驅動器偵測輸出側有異常突增的過電流生產	檢查電機額定與交流電機驅動器額定是否匹配 檢查交流電機驅動器U-V-W間有無短路 檢查與電機連接線是否有短路現象或接地 檢查交流電機驅動器與電機的螺絲有無松動 加長加速時間 檢查是否電機是否有超額負載
OU	交流電機驅動器注冊內部直流電壓側有過電壓現象產生	檢查輸入電壓是否在交流電機驅動器額定輸入電壓范圍內，并監測是否有突波電壓生產 若是由于電機慣量回升電壓，造成交流電機驅動器內部直流高壓側電壓過高，此時可加長減速間或加裝剎車電阻（選用）
OH	交流電機驅動器真誠內部溫度過高，超過保護位準	檢查環境溫度是否過高 檢查交流電機驅動器通風空間是否足夠
LU	交流電機驅動器內部直流高壓側過低	檢查輸入電源電壓是否正常 檢查負載是否又突然的重載 是否三相機種單相電源入力或欠相
OL	輸出電流超過交流電機驅動器可承受的電流，如輸出150%的交流電機驅動器額定電流，可承受60秒。	檢查電機否過負載 減低（07-02）轉柜提升設定值 增加交流電機驅動器輸出容量
OL1	內部電子熱動電驛保護動作	檢查電機是否過載 檢查（07-00）電機額定電流值是否適當 檢查電子熱動電驛功能設定 增加電機容量
OL2	電機負載太大	檢查電機負載是否過大 檢查過轉柜檢出位準設定值（06-03~06-05）
HPF.1	控制器硬件保護線路異常	GFF硬件保護線路異常，請送回原廠
HPF.2	控制器硬件保護線路異常	CC（電流箝制）硬件保護線路異常，請送回原廠
HPF.3	控制器硬件保護線路異常	OC硬件保護線路異常，請送回原廠
HPF.4	控制器硬件保護線路異常	OV硬件保護線路異常，請送回原廠
bb	當外部多功能輸入端子（MI1-MI6)設定此一功能時，交流電機驅動器停止輸出	清除信號來源“bb”立刻消失
OCR	加速中過電流	檢查交流電機驅動器與電機的螺絲有無松動 檢查U-V-W到電機的配線是否絕緣不良 增加加速時間 減低（7-02）轉柜提升設定值 更換較大輸出容量交流電機驅動器
ocd	減速中過電流生產	檢查U-V-W到電機的配線是否絕緣不良 減速時間加長 更換大輸出容量交流電機驅動器
ocn	運轉中過電流生產	檢查U-V-W到電機的配線是否絕緣不良 檢查電機是否堵轉 更換大輸出容量交流電機驅動器
EF	當外部EF端子閉合時，交流電機驅動器停止輸出	清除故障來源后按“RESET”鍵即可
EF1	當外部多功能輸入端子（MI1-MI6)設定此一功能時，交流電機驅動器停止輸出	清除故障來源后按“RESET”鍵即可
CF1	內部存儲器IC資料寫入異常	送回原廠維修
CF2	內部存儲器IC資料讀出異常	按下RESET鍵將參數重置為出廠設定 若方法無效，則送回原廠維修
CF3.3	交流電機驅動器偵測線路異常	U-相電流傳感器異常，請送回原廠維修
CF3.4	交流電機驅動器偵測線路異常	V-相電流傳感器異常，請送回原廠維修
CF3.5	交流電機驅動器偵測線路異常	W-相電流傳感器異常，請送回原廠維修
CF3.6	交流電機驅動器偵測線路異常	直流側電壓(DC-BUS)偵測線路異常，請送回原廠維修
CF3.7	交流電機驅動器偵測線路異常	Isum模擬/數字線路異常，請送回原廠維修
CF3.8	交流電機驅動器偵測線路異常	溫度傳感器異常，請送回原廠維修
GFF	接地保護線路動作，當交流電機驅動器偵測到輸出端接地且接地電流高于交流電機驅動器額定電流的50%以上。注意：此保護系針對交流電機驅動器而非人體。	檢查與電機連線是否有短路現象或接地確定IGBT功能模塊是否損壞檢查輸出側接線是否絕緣不良
CFR	自動加減速模式失敗	交流電機驅動器與電機匹配是否恰當 負載回升慣量過大 負載變化過于急驟
CE-	通信異常	檢查通訊信號有無反接（RJ11） 檢查通訊格式是否正確
CcodE PcodE	軟件保護啟動	顯示CcodE送回原廠維修 顯示PcodE為密碼鎖定
RnLEr PGErr	模擬信號錯誤 PG回授信號錯誤	檢查參數設定(Pr10-00)和AVI/ACI的線路 檢查系統反應時間回授信號偵測時間之間的所有可能發生的錯誤（Pr10-08） PG卡接線是否正確
PHL	欠相保護	檢查是否為三相輸入電源
CEF	外部計數器到達設定值時，發生外部異常錯誤	檢查外部計數器觸發信號 檢查參數Pr03-39,03-11設定
RUE	電機參數自動偵測錯誤	檢查電機接線是否正確 重試
Lc	低電流	檢查負載電流 檢查參數Pr 06-12.06-15設定
