1.頻率控制功能

      設置或改變變頻器的運行頻率,有四種頻率控制方式:①由操作面板上的功能鍵控制頻率②通過功能參數碼預置頻率

      ③由操作面板上的功能電位器控制頻率④由外端子控制頻率

      模擬量控制端子控制( 模擬電壓、模擬電流)

      接點控制端子控制( 頻率上升、下降端子 )數字量控制選擇何種設置方法由變頻器的功能參數值決定。⑤由上位機通過數據線控制2.極限頻率極限頻率包括

      ①基本頻率fb :有兩種定義方法:1 )和輸出最高電壓對應的頻率。

      2 )輸出電壓等于額定電壓時的最小輸出頻率。

      絕大多數情況下,基本頻率都等于電動機的額定頻率。由fb確定U/f模式曲線。

      Fb與fmax的關系


      ②最高頻率fmax :變頻器允許輸出的最高頻率。對應最大給定信號的輸出頻率,大多數情況下最高頻率fmax等于基本把頻率fb.

      3.上限頻率fH和^下限頻率fL

      電動機在一定的場合應用時,其轉速應該在一定范圍內 ,超出此范圍會造成事故或損失。上限頻率fH :允許變頻器輸出的最高頻率。下限頻率fL :允許變頻器輸出的最低頻率。

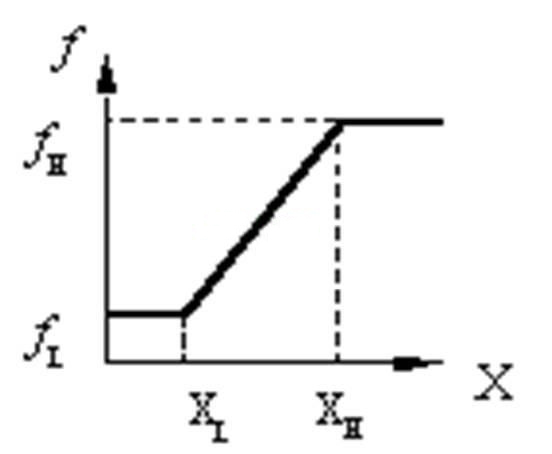

      設置fH、fL后變頻器的輸入信號與輸出頻率之間的關系如圖


      4.加速時間和減速時間

      變頻器驅動的電動機采用低頻起動,為了保證電動機正常起動而又不過流,變頻器須設定加速時間。電動機減速時間與其拖動的負載有關,有些負載對減速時間有嚴格要求(舉例) , 變頻器須設定減速時間。①加速時間和減速時間的理論定義(兩種定義方法)

      一:變頻器輸出頻率從0,上升到基本頻率所需要的時間,稱為加速時間;變頻器輸出頻率從基本頻率下降至0所需要的時間，稱為減速時間。

      二: :變頻器輸出頻率從0.上升到最高頻率fmax所需要的時間,稱為加速時間;變頻器輸出頻率從最高頻率fmax下降至0所需要的時間,稱為減速時間。
