有一臺變頻器，操作面板能夠正?？刂?，調節頻率也能從0到50HZ變化，而用外接電位器，頻率調到20HZ就調不上去，是什么原因？
原因分析
面板調節頻率可以，外部給定的不行，說明變頻器本身是沒有問題的，這就要檢查變頻器外部電位器給你周邊元件或線路是否有問題。
先要保證電位器是好的，再保證接線到變頻器端子正確，余下的就是變頻器頻率設置問題。
一、電位器的阻值的選擇，要對應說明書上的要求
變頻器外接電位器阻值的選擇，變頻器模擬量給定信號一般為：0~10V，4~20ma，所以選擇電位器給定值時，要考慮以下兩種情況：
1、電壓信號0~10V
當外部電源電壓是10V時，如果選擇10K阻值的電位器，工作電流就是1mA，根據現場經，只要模擬信號小于1mA，抗干擾能力就可以了。所以電位器的阻值只要小于或者等于10K，就可以。
如果變頻器的輸出電壓是0——10V，應該選擇10K的電位器，如果變頻器的輸出電壓是0——5V，應該選擇4.7K的電位器，如果電流太大，會造成無端的功率損耗。
2、電流信號4~20ma
當外部輸入信號為4~20ma時，在電路中串聯一個500歐姆的電阻，在10V電源下，20ma對應的阻值為500。
二、接線
要檢查電位器引腳的接線是否正確，在調試電位器的時候，測量一下看電位器引腳電壓是否發生變化。

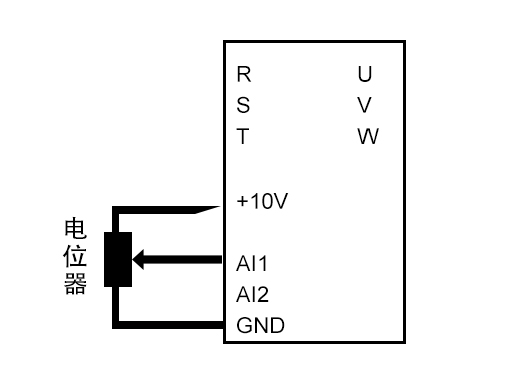

電位器兩邊的固定端子直接連接在變頻器端子上的10V電源與地信號，電位器中間的滑動可調端子，接到變頻器的模擬量輸出信號，然后調節電位器的阻值，看看輸出的電壓是否有變化。

三、檢查變頻器的最大頻率設置與上限頻率設置
四、變頻器的頻率信號來源參數，要由面板控制頻率改為外接引腳控制頻率，參數是設置采用面板還是電位器或電壓，電流或上位機給定，設定的參數值是不一樣的。
五、檢查電位器至變頻器之間的線路，有可能是電源線或屏蔽線破損，造成線路漏電或短路。
電位器的使用有其局限性，由于電位器輸入的是0～10V的電壓信號，而電壓信號隨著傳輸距離的延長受到的干擾增大。如果安裝現場與變頻器距離較遠，則無法保證信號傳輸的準確性，要在這種情況下，盡量縮短之間的距離，太長的距離，電位器的阻值就要小一點了。
很多時候都是外部的問題造成變頻器工作不正常，而我們卻總是容易懷疑是變頻器本身的問題。
