M+簡易通用變頻器安裝接線說明

      高性能.迷你型交流馬達驅動器感謝您采用高性能。迷你型交流馬達驅動器M+系列。M+系采用高質量之組件、材料及使用較新的微電腦控制技術制造面成。本文提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。為了確保能夠正確地安裝及操作交流馬達驅動器，請在裝機之前，詳細閱讀本使用手冊，并請妥善保存及交由該機器的使用者。

      交流馬達驅動器乃精細的電力電子產品，為了操作者及機械設備的安 全，請務必交由電機工程人員安裝試車及調整參數，本手冊中有“危險”、“注意” 等符號說明的地方請務必仔細研讀，若有任疑慮的地方請聯絡本公司各地的代理商洽詢，我們的技術人員會樂于為您服務。以下為特別需要注意的事項:

      實施配線，務必關閉電源。

      >切斷交流電源后，交流馬達驅動器數字操作器指示燈未熄滅前,表示交流馬達驅動內部仍有高DANGER

      壓十分危險，請勿觸摸內部電路及零部件。

      不可以自行改裝交流馬達驅動器內部的零件或線路。

      不可將交流馬達驅動器輸出端子U/T1、V/T2、 W/T3 連接至AC電源。

      交流馬達驅動器端子目務必正確的接地。230V系列第三種接地，460V系列接地。

      AMKM+系列變頻器是用于控制三相感應馬達的變速運轉，不能用于單機馬達或作其它用途。AMKM+系列變頻器不能使用于維持生命裝置等有關人生安 全的場合。

      請勿對驅動器內部的零組件進行耐壓測試，因驅動器所使用的半導體易受高壓擊穿而損壞。

      △  驅動器的電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸摸電路板。即使馬達是停止的,驅動器的主回路瘋子仍然可能帶有危險的高壓。

      WARNING》只有合格的電機技術人員才可以安裝、配線及修理保養驅動器。

      I BNOTE  當驅動器某些功能被設定后，可能在電源輸人后會立即起動馬達開始運轉。

      當請選擇安 全區域來安裝交流馬達驅動器，防止高溫及日光直接照射，避免濕氣和水滴的潑濺。請防止小孩或-般無關民眾接近交流馬達驅動器。

      交流馬達驅動器只能用在本公司所認可的場合，未經認可的使用環境可能導致火災、氣爆、感電等事件。

      當交流馬達驅動器與電動機之間的配線過長時，對馬達的層間絕緣可能產生破壞，請改用交流馬達驅動器專用的交流馬達，或在驅動器及交流馬達之間加裝電抗器(請參考附件B) ,避免造成 交流馬達因絕緣破壞面燒毀。

      驅動器所安裝之電源系統額定電壓230系列機種不可高于240V ( 115系列機種不可高于120V;460系列機種不可高于480V; 575 系列機種不可高于600V) ，電流不可超大于5000A RMS。(400HP(30kW)以上機種不可大于1000A RMS )

接線圖

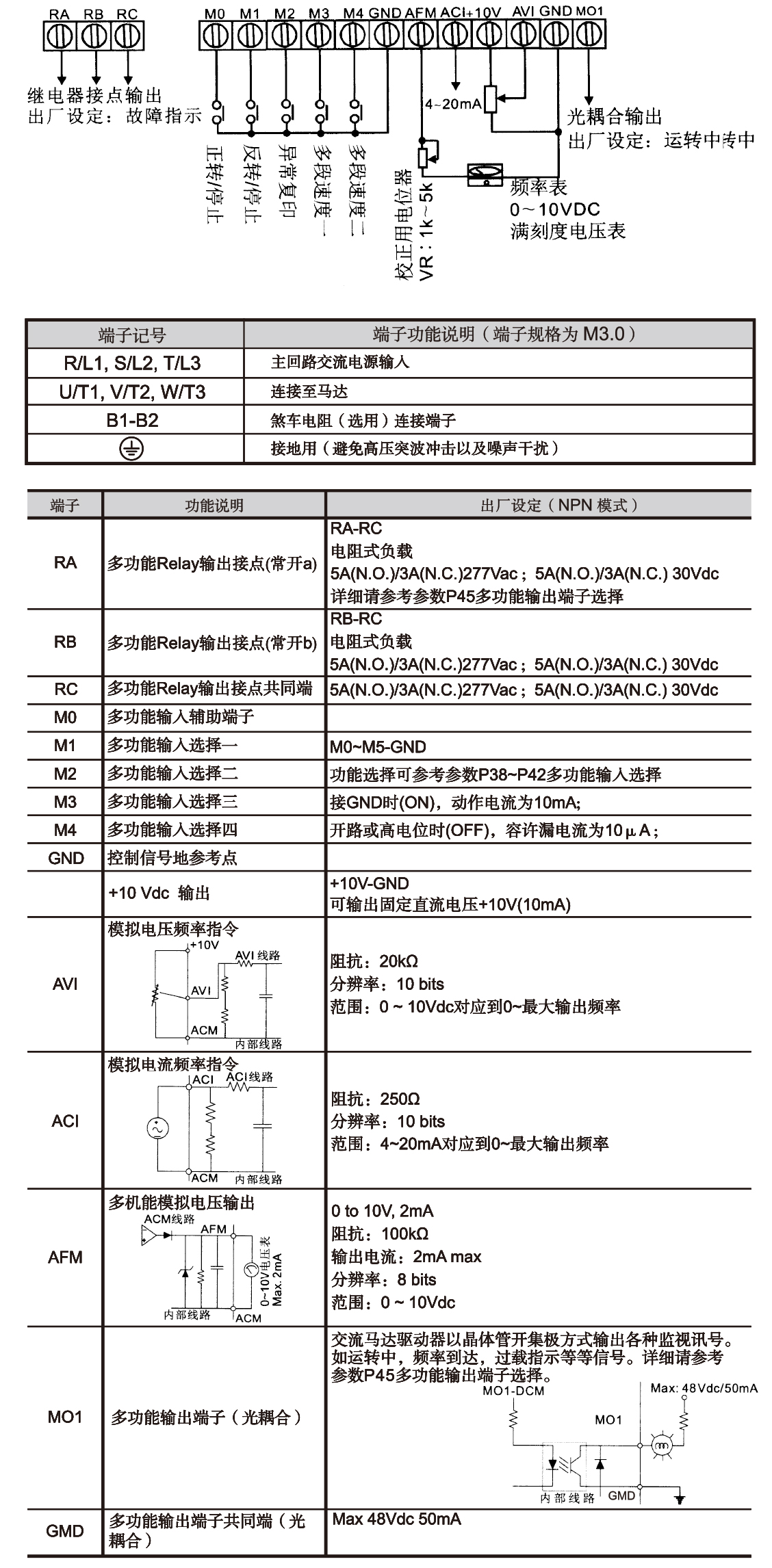

變頻器配線部分,分為主回路及控制回路。用戶可將輸出/輸入的蓋子掀開，此時可看到主回路端子及控制回路端子，用戶須依照下列之配線回路確實連接。

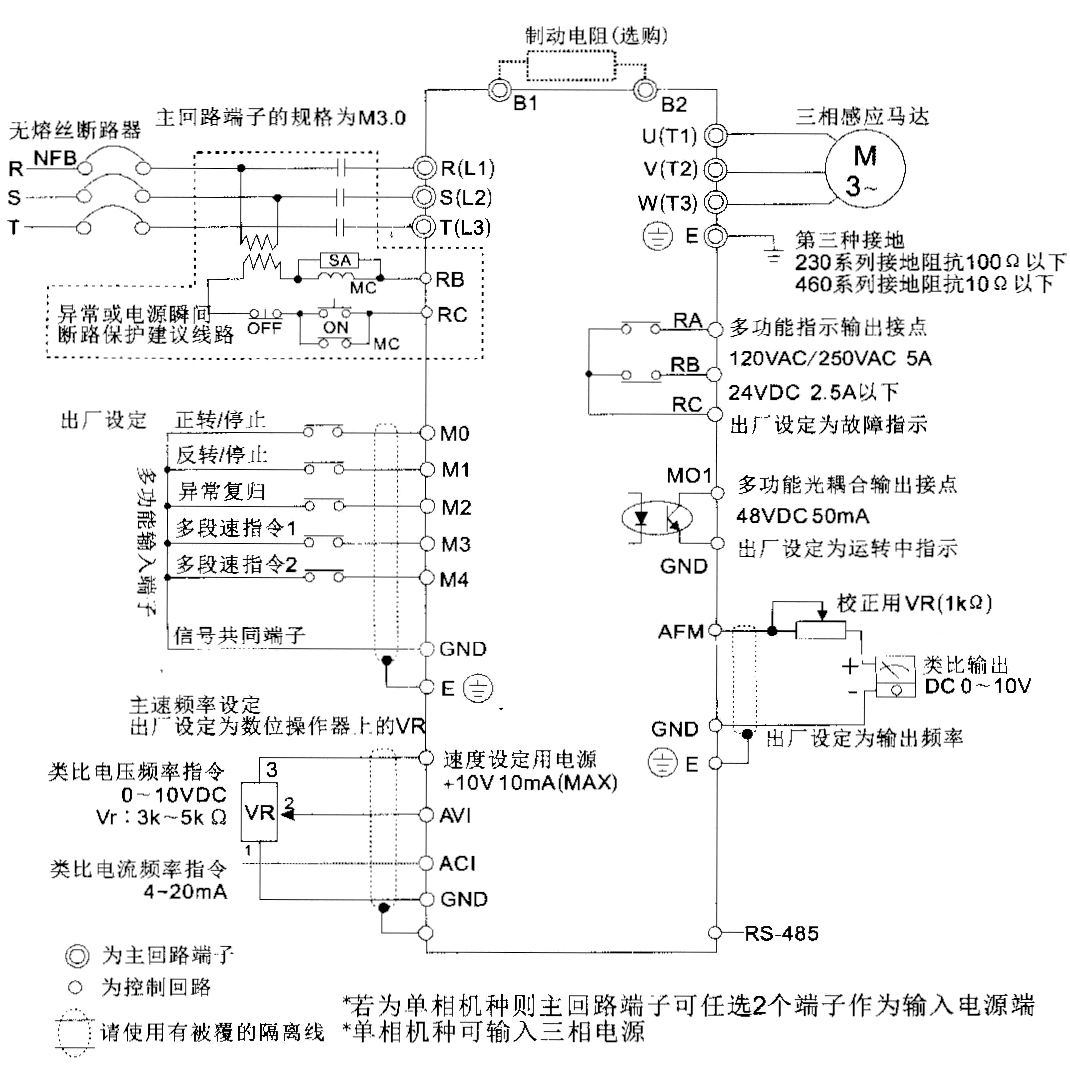

下圖為M+出廠時變頻器的標準配線圖。若僅用數字控制面板(LC-M2E)操作時，只有主回路端子配線。
