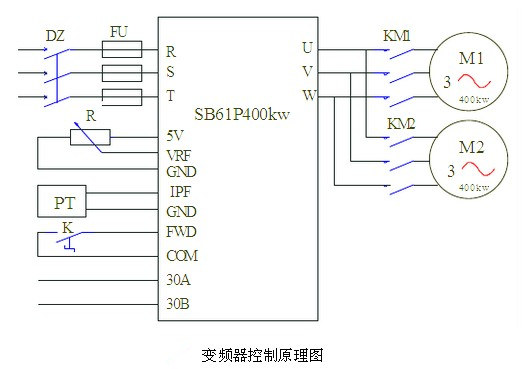

煉焦爐鼓冷系統考慮到電機是一用一備，為節省投資，兩臺風機電機共用一臺變頻器，當電機需要倒換時，僅改變電機外部的接線，就可實現目的。變頻器控制原理圖如圖所示。

圖中所示PT為壓力變送器，為四線式的壓力變送器接線，還有兩根電源線未畫出。R為給定調節，也可以用操作面板給定。KM1﹑KM2可選擇控制M1或M2電動機運行。



用變頻器控制鼓風機，實現鼓風機機前初冷器的壓力恒定，大大改善了焦爐生產及現場 環境，完全達到了生產工藝要求。變頻器運行穩定，操作簡單，節能高效明顯。解決了兩臺 鼓風機并列運行靠調節閥和液力偶合器無法實現壓力恒定和相互無擾動切換，這個始終困擾 焦爐生產的難題。焦爐鼓風機高壓變頻器控制系統的成功應用，對于改善環境、提高煤氣回 收量和質量，都具有很高的經濟價值。
