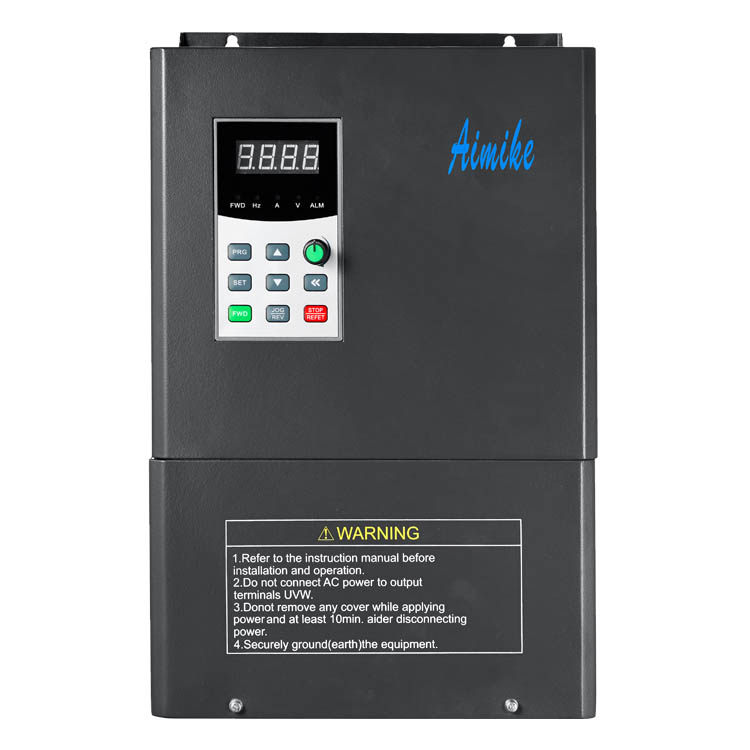

AMK變頻器3800系列18.5KW380V電流矢量變頻器

變頻器名稱： 18.5KW電流矢量變頻器--18.5電流矢量變頻器是我公司自主研發的第二代高性能電流矢量變頻器，采用了全新的設計理念和模塊化的設計思想。AMK3800系列電流矢量變頻器技術特點如下:

18.5電流矢量變頻器擁有強大的控制平臺--Amk3800電流矢量變頻器控制核心基于32位的RISC單片機，其運算速度達到了驚人的1.3DMIPS,高效完成復雜的電機控制算法，能實現真正的實時控制。

18.5電流矢量變頻器具有領先的控制算法--在電機核心控制層，AMK3800創新性的將矢量控制和VF控制技術完美結合，引入磁通控制的思想，即使在VF控制模式下也能達到良好的電機控制效果，同時對電機參數變化不敏感，極大的提高了系統控制的魯棒性。

在線咨詢

產品詳情

產品功能特點：

1、	控制核心為于32位RISC單電機，運算速度達到1.3DMIPS，完成復雜電機控制算法，實現真正的實時控制。

2、	具有強大擴展能力的SPI接口，標配配置RS485接口，采用MODBUS的協議。

3、	高可靠性的電路設計，具有優越的抗電磁干擾性能。

4、	高可靠性的散熱設計，提高產品使用壽命。

5、	基于工程結構的窄體設計，更容易實現高密度安裝，節約空間和成本，更適合GGD柜式安裝。

6、	變頻器內部采用疊層母排設計。

7、	具有更高的可靠性和安全性

8、	結構更加簡潔緊湊，節省內部空間。

9、	減少雜散電感(降低由于電壓擊穿而引起的開關無件損壞概率)。

10、	增加分布電容。

11、	以更低的電壓降實現高電流承載能力。

12、	通常比電纜更容易散熱冷卻，更小的溫升。

項目		規范
控制性能	頻率控制范國	0-3000Hz
	輸出頻率精度	0.01Hz
	設定頻率分辨率	數字設定：0.01Hz
	設定頻率分辨率	模擬設定：AD轉換精度為千分之一
	控制方式	開環VF控制
	轉矩提升	手動轉柜可調：自動全頻率段轉柜提升
	啟動轉矩	1Hz 150% 額定轉矩
	過載能力	G型150%額定電流60s 180%額定電流1S P型120%額定電流60S 150%額定電流1s
	紡織擺頻控制	多種三角波頻率控制功能
	定長控制	給定長度控制功能
	定時控制	定時控制功能: 設定時間范圍
功能描述	加減速曲線	直線或S曲線加減速: 4種加減速時間0.1-360005連續可調
	點動功能	點動頻率，00-3000Hz,點動加減速，0.1-3600.0s連續可調
	標準功能	多點VF曲線、手動轉矩提升、跳躍頻率功能、載波頻率功能、載波頻自動調整、啟動直流制動、停車直流制動，瞬時停電再起動、自動故障復位、16段多段速度運行，簡易PLC程序運行、紡織用擺頻功能、閉環PID調節控制
	控制特性	自動轉矩提升、自動轉差補償、自動穩定輸出電壓，轉速迫蹤啟動功能、加速時過電流抑制、恒速時過電流降頻功能、減速時過電壓探制，自動節能運行功運行
	運行命令通道	3種控制方式；健盤控制，端子控制，申行通訊控制
	頻軍源選擇	數字設定、模擬電壓設定，模擬電流設定、串行通訊口設定: 可以通過多種方式組合切換
	輸入端子	6個數字輸入端子，可擴展至10路，多達40種自定義功能，可兼容有源PNP輸入或NPN輸入、其中一路做高頻脈沖輸入(0-50kHz) :2個模擬輸入，可接收電壓信號（0-10V）或電流信號(0-20mA);
	輸出端子	2個集電極開路輸出，多達50種自定義功能: 2個繼電部輸出，多達50種自定義功能， 2個模擬量輸出。多達50種自定義功能: 可以輸出電壓信號(0-10V) 或電流信號(0-20mA)； 1個高頻脈沖輸出（0-50KHZ)，多達50種自定義功能;
	保護功能	過壓保護，欠壓保護、過流保護、模塊保護、散熱器過熱保護、電機過載保護、外部故障保護。電流檢測異常、輸入電源異常。EEPROM異常、繼電器吸合異常
運 行環 境	防護等級	IP20
	安裝場所	垂直安裝在良好通風的電控柜內，無塵、無腐蝕性氣體、無可燃性氣體、無油霧、無蒸汽、無滴術的環境。不受陽光直曬
	環境溫度	—10°C—十40°C(環境溫度高干40°C，請降額使用，每升高1°C，額定輸出功率減少1%，最高不極過5O°C)
	海拔高度	0-2000米.1000米以上降額使用，每升高100米，額定輸出功率減少1%
	溫度	20%-90%RH（無凝露）
	振動	小于5.8米/平方秒（0.6g）
	儲存溫度	—25°C~十65°C
